在智能手机、显示器、精密传感器等电子设备向高集成化、轻薄化升级的过程中，电磁干扰（EMI）屏蔽与导电接地的可靠性直接决定产品性能与使用体验。传统导电胶带常面临导电方向性局限、外观光泽度高影响内部适配、屏蔽效果不佳等问题。德莎tesa® 60332作为专为精密电子屏蔽打造的哑光黑色单面导电铜箔胶带，以黑色涂层铜箔为基材搭配导电丙烯酸胶系，实现XYZ三向优异导电性能与高效EMI屏蔽，兼具20μm超薄厚度、低光泽哑光外观及良好导热性，为电子设备核心部件屏蔽与接地提供精准、稳定、美观的解决方案。

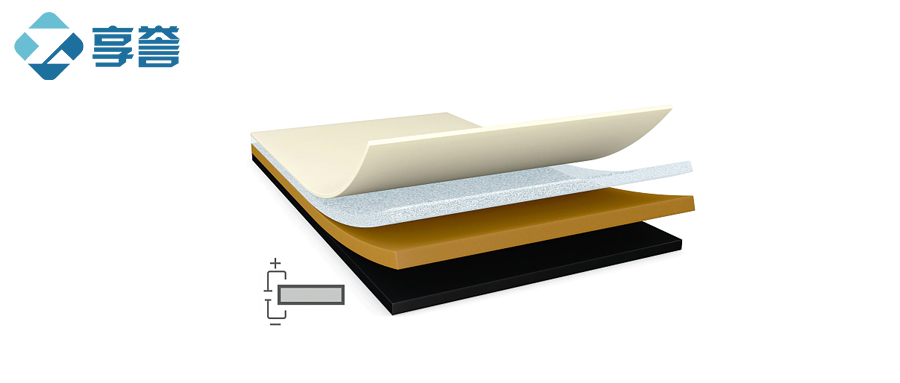

德莎tesa® 60332是一款聚焦精密电子EMI屏蔽需求的单面哑光黑色导电铜箔胶带，核心结构为黑色涂层铜箔基材涂覆高性能导电丙烯酸胶粘剂，覆以100μm厚PET半透明离型膜。产品总厚度仅20μm，超薄特性可轻松适配电子设备狭小内部空间，满足轻薄化设计需求。其核心优势在于XYZ三向均具备优异导电性能，能高效阻隔电磁干扰并实现可靠接地；哑光黑色表面光泽度仅1.1 GU，可与电子设备内部组件完美融合，不产生反光干扰；铜箔基材赋予产品良好的导热性能，同时具备优异的粘接强度，不含有害成分，符合电子行业环保装配标准，广泛应用于显示屏导电屏蔽、主板屏蔽、FPC（柔性电路板）屏蔽等场景。
参数类别 | 技术指标 | 行业意义 |
基材 | PET薄膜基材 | PET 提供优异的尺寸稳定性与抗拉伸性能 |
胶粘剂类型 | 改性丙烯酸胶粘剂 | ；改性丙烯酸胶适用于多种材质粘接，耐老化、耐温性好，满足工业长期可靠性要求 |
产品颜色 | 透明半透明 | 透明特性便于在需要保留被粘物原有外观的应用中使用，例如面板、显示模组、标识贴合。 |
厚度 | 约 0.2 mm（200 µm） | 较薄的厚度适合空间受限或外观要求高的装配，可避免增加过多结构厚度，同时保证足够粘接强度 |
持粘力 | ≥ 24 h（在钢板上，23℃/50%RH，载荷 1 kg） | 长期保持粘接力，确保产品在运输、使用过程中不松脱，满足耐久性测试要求。 |
耐温范围 | -40℃ ~ +120℃ | 宽广的工作温度范围使其可在寒冷地区或高温环境（如发动机舱附近、户外设备）稳定使用。 |
抗剪切强度 | ≥ 30 N/cm² | 抵抗平行于粘接面的力，防止部件滑动或脱落，特别适合需要承受负载的结构粘接。 |
耐化学性 | 耐油脂、弱酸碱、溶剂类污染物 | 在工业环境中可抵御油污、清洁剂或化学品侵蚀，延长使用寿命，减少维护频次。 |
环保/认证 | 符合 RoHS、REACH 等环保法规 | 满足出口及高端制造市场的环保要求，降低法规风险，提升企业可持续发展形象。 |
1. XYZ全向导电，屏蔽接地双优：胶粘剂与基材均具备优异的X-Y方向导电性能，Z方向接触电阻极低，实现全向均匀导电，既能高效阻隔电磁干扰，又能精准完成电子元件接地，大幅提升精密电子设备运行稳定性，适配主板、FPC等核心部件的屏蔽需求。
2. 哑光黑低光泽，适配内部装配：哑光黑色表面光泽度仅1.1 GU，无强烈反光，可与电子设备内部黑色组件完美融合，尤其适配显示屏周边、摄像头模组等对反光敏感的区域，不影响设备光学性能与内部美观性。
3. 20μm超薄设计，适配轻薄化趋势：极致超薄厚度可轻松嵌入智能手机、显示器等设备的狭小内部间隙，无需占用过多空间，完美契合电子设备轻薄化、集成化的设计潮流，为产品小型化升级提供助力。
4. 强粘稳固+优良导热，性能全面：优异的初始粘接强度确保快速稳固粘接，长期使用不脱胶；铜箔基材带来良好的导热性能，可辅助电子元件散热，避免高温导致性能衰减，提升设备使用寿命。
5. 易加工适配自动化，提升生产效率：材质适配精密模切工艺，可根据不同电子元件尺寸加工为任意形状；搭配PET离型膜，解卷顺畅，适配电子行业批量生产的自动化装配流程，大幅提升生产效率与产品良率。
1. 显示屏导电屏蔽：核心应用于智能手机、平板电脑、显示器等设备的显示屏周边导电屏蔽，高效阻隔显示屏工作时产生的电磁干扰，同时避免自身反光影响显示效果，保障显示画面清晰稳定。
2. 主板与FPC屏蔽：用于多层电路板（MLB）、柔性电路板（FPC）的屏蔽覆盖，通过全向导电性能实现可靠接地，阻隔电路板间的电磁干扰，保障电路信号稳定传输，提升设备运行可靠性。
3. 精密电子元件屏蔽：适配摄像头模组、传感器、微型控制器等精密电子元件的导电屏蔽需求，超薄设计不影响元件小型化布局，强粘接性能确保屏蔽层牢固贴合。
4. 智能终端内部接地：用于智能手表、笔记本电脑等终端设备的内部导电接地，通过低接触电阻实现电流稳定传输，同时兼具屏蔽功能，保障设备电气系统安全运行。
1. 施工前准备：确保待粘接/导电表面洁净、干燥、无油脂、灰尘及氧化层残留，建议用无尘布蘸取酒精或电子专用清洁剂轻轻擦拭，待表面完全晾干后再进行施工；施工环境温度控制在15℃-35℃，避免低温影响胶层活性。
2. 贴合施工方法：根据电子元件尺寸精准模切胶带，撕除PET离型膜后，将胶带对齐目标位置平稳贴合；用洁净橡胶滚轮均匀加压（压力建议0.2-0.4 MPa），确保胶带与基材完全贴合无气泡，加压后静置1-2小时让粘接强度初步稳定，24小时后达到最佳导电与粘接效果。
3. 导电性能保障：为确保屏蔽与导电效果，贴合时需保证胶带与导电基材充分接触，避免气泡或间隙；对于高要求场景，可在贴合后对胶带边缘进行二次加压加固，确保接触紧密。
4. 储存要求：密封后存放于干燥阴凉环境，温度控制在19-23℃，湿度40-60%，避免阳光直射、高温烘烤及潮湿环境；远离腐蚀性物质与强磁场，未开封产品保质期建议不超过2年，确保使用时导电性能与粘接性能稳定。
Q1：贴合后发现导电屏蔽效果不佳，无法有效阻隔电磁干扰怎么办？
A1：导电屏蔽不佳多因表面有氧化层/杂质，或贴合不充分导致间隙。需撕除胶带，用专用清洁剂彻底去除基材表面氧化层与杂质并晾干；重新贴合时加大加压力度，确保胶带与基材完全贴合无气泡，静置24小时让导电性能达到最佳状态，必要时增加胶带覆盖面积提升屏蔽效果。
Q2：在塑料基材上贴合后，出现粘接不牢固、易脱落的情况如何解决？
A2：脱落多因塑料基材表面有脱模剂残留或施工温度过低。需用专用除油清洁剂彻底去除基材表面脱模剂及杂质，晾干后再进行贴合；施工时确保环境温度不低于15℃，贴合后充分加压并延长静置时间至24小时，让胶层与基材充分浸润，提升粘接强度。
Q3：贴合后胶带表面出现指纹，影响内部视觉效果怎么办？
A3：施工时建议佩戴洁净手套，避免直接接触胶带表面。若已残留指纹，可在贴合后24小时内，用无尘布蘸取少量无水酒精轻轻擦拭指纹区域，即可清除；注意擦拭力度轻柔，避免损伤胶带表面涂层。
Q4：模切加工时，胶带易出现边缘不平整或铜箔撕裂的情况如何解决？
A4：此类问题多因模切刀具不锋利或压力设置不当。需更换锋利的模切刀具，调整模切压力至适配胶带厚度；模切前可将胶带置于室温环境预热10分钟，提升材质柔韧性；切割时保持刀具匀速移动，确保边缘平整，避免铜箔撕裂。
从显示屏的精准屏蔽到主板的稳定接地，从精密元件的小型化适配到自动化批量生产，德莎tesa® 60332胶带以全向导电、哑光低光泽、超薄强粘的核心优势，成为精密电子行业EMI屏蔽的优选方案。选择德莎tesa® 60332，让每一次导电与屏蔽都精准高效、稳定可靠，为高端电子设备的品质升级赋能！
