在电子设备接地防护、零部件边缘包覆、EMC电磁屏蔽等精密场景中，你是否常被这些难题困扰：导电性能不均导致接地不稳，影响设备运行安全；粘接强度不足，恶劣环境下易起翘脱落；表面易留指纹、不耐溶剂，破坏电子设备外观质感？tesa®60232作为一款35μm单面雾面黑xyz方向导电胶带，由导电织布基材与可导电丙烯酸胶系组成，凭借三向导电稳定、高粘耐候、雾面无指纹、超薄精密的核心优势，精准破解电子精密导电粘接的多重痛点，为高端电子制造提供稳定可靠的接地与防护解决方案，原产德国的严苛品控更保障每一处细节的卓越表现。

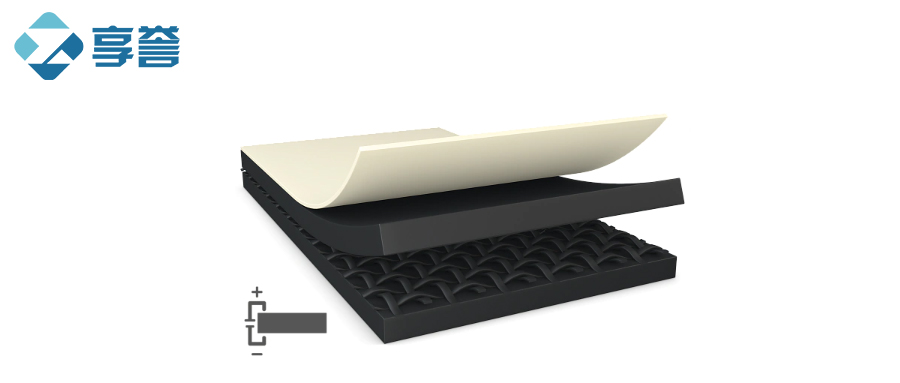

tesa®60232是一款专为电子精密导电与防护需求打造的单面雾面黑xyz方向导电胶带，核心结构为导电织布基材，单面涂覆高性能可导电丙烯酸胶粘剂，覆以50μm透明PET离型纸，产品总厚度精准控制在35μm。其核心竞争力在于具备优异的xyz三向导电性能，可实现稳定的接地连接与EMC电磁屏蔽；雾面黑色哑光外观设计，无指纹遗留且耐溶剂性优异，兼顾功能性与美观度；改性导电丙烯酸胶系赋予产品极强的粘接强度，在恶劣环境下也能牢牢贴合，不易起翘；加工压合阶段可最小化弯曲程度，支持精密模切定制，适配不同尺寸的电子零部件，广泛应用于电子零部件边缘包覆、接地应用、EMC电磁屏蔽及精密电子组件导电连接等场景。
参数类别 | 技术指标 | 行业意义 |
基材类型 | 无基材（无载体）改性丙烯酸胶 | 超薄柔软，适合精细粘接，尤其适用于曲面或不规则表面 |
产品颜色 | 透明 | 高透光性，不干扰外观，适用于可视部件或光学组件 |
厚度 | 约 0.05 mm（50 µm） | 极薄设计，兼顾光学透明度与粘接强度，适合空间极度受限的应用场景 |
初粘力 | 中高（对玻璃、PC、PMMA等） | 快速定位，提高装配效率，减少返工 |
耐温范围 | –40°C ~ +100°C（长期）；短期可耐 120°C | 可应对工业/汽车常规温度环境，包括涂装烘烤工艺 |
180° 剥离强度 | 高（如对不锈钢 > 11–13 N/cm；对玻璃 > 9 N/cm） | 强附着力，适合长期结构粘接，不易脱落 |
耐候性 | 抗UV、防潮、耐盐雾、抗臭氧、耐冷热冲击 | 适合户外或光照强烈环境，延长产品使用寿命 |
环保性 | 不含硅酮、卤素，符合 RoHS、REACH 等环保法规 | 满足国际绿色制造及出口要求，适用于高端制造业 |
1. xyz三向导电，接地屏蔽双可靠：具备优异的xyz三个方向均匀导电性能，接触电阻极低（z方向初始仅0.05 Ohm/square inch），可快速实现电子设备的稳定接地，同时发挥良好的EMC电磁屏蔽作用，阻挡外部电磁干扰、避免静电积累，保障电子元件运行安全与信号传输稳定，彻底解决接地导电不稳的痛点。
2. 高粘耐候不易起翘，粘接更持久：采用高性能导电丙烯酸胶系，对钢等多种电子常用基材粘接强度稳步提升，14天后可达4.4 N/cm；即使在恶劣环境下也能保持高粘接力，粘接240小时边缘依旧无起翘，可有效抵御电子设备加工与使用过程中的振动、温度变化，保障长期贴合稳定性。
3. 雾面无指纹，耐溶剂更显高端：雾面黑色哑光外观设计，触摸后无指纹遗留，可直接用于电子设备外露或半外露部位，提升产品外观质感；同时具备优异的耐溶剂性，可应对电子制造过程中的清洁工序，不易被溶剂腐蚀，保持外观与性能稳定。
4. 超薄精密易加工，适配规模化生产：35μm超薄厚度，可完美适配精密电子设备的紧凑装配需求，不占用多余空间；加工压合阶段可最小化弯曲程度，不易断裂，支持精密模切为微小尺寸或复杂异形结构；透明PET离型纸易于剥离，手工与自动化施工均便捷，契合电子制造业规模化生产节奏。
5. 严苛品控环保，适配高端需求：原产德国，遵循严格的品控标准，产品性能稳定均一；采用无溶剂环保工艺，无挥发性有害成分，契合电子行业绿色生产趋势；无染色特性，移除后不损伤基材表面，保障电子组件的可修复性。
1. 电子设备接地与EMC防护：核心应用于智能手机、笔记本电脑、智能穿戴设备等电子产品的电路板、芯片、连接器等组件的接地连接，实现静电释放与EMC电磁屏蔽，避免电磁干扰影响设备性能，保障设备运行安全，尤其适配高端电子的精密接地需求。
2. 电子零部件边缘包覆：用于电子屏幕边框、镜头模组、柔性线路板（FPC）等零部件的边缘包覆，既能实现导电接地，又能起到缓冲防护作用，防止零部件边缘刮擦损坏，同时雾面外观与设备融为一体，提升整体质感。
3. 精密电子组件导电连接：适配芯片、电阻、电容等精密电子元件的导电连接，xyz三向导电性能保障信号与电流稳定传输，超薄厚度不影响组件之间的装配精度，高粘特性确保连接部位不松动、不脱落。
4. 高端电子外观导电固定：用于高端电子设备的外露或半外露部位（如金属装饰件、触控边框）的导电固定，雾面无指纹特性保持设备外观整洁，耐溶剂性可应对日常清洁，同时实现接地导电功能，兼顾美观与实用性。
1. 施工前准备：确保待粘接/导电表面洁净、干燥、无油脂、灰尘及杂质残留，建议用无尘布蘸取1:1异丙醇（IPA）与水的混合液或电子专用清洁剂轻轻擦拭，待表面完全晾干后再进行施工；施工环境温度控制在15℃-35℃，避免低温影响胶层活性与导电性能。
2. 贴合施工方法：根据零部件尺寸精准模切胶带，撕除透明PET离型纸时避免触碰胶面与导电基材，防止污染影响导电与粘接效果；将胶带对齐目标位置，以一端先贴合后缓压至另一端的方式平稳贴合，减少气泡产生；用专用压辊均匀加压（压力约1.05公斤/平方厘米），每个贴合点按压5秒以上，确保胶带与基材完全浸润接触；贴合后静置24小时，待粘接强度与导电性能达到最佳后再进行后续工序。
3. 特殊工况注意事项：用于接地场景时，需确保胶带与导电基材充分接触，无气泡、无间隙，避免影响导电效果；用于耐溶剂场景时，清洁工序需在胶带贴合并达到最佳强度后进行，避免溶剂直接接触未固化的胶层；加工压合时，控制弯曲程度，避免基材断裂影响导电性能。
4. 储存要求：密封后存放于干燥阴凉的避光环境，温度控制在15-25℃，湿度40-60%，避免阳光直射、高温烘烤及潮湿环境；远离油脂、溶剂等化学物质，未开封产品保质期建议不超过2年，确保使用时导电性能、粘接强度与外观特性稳定。
Q1：接地时导电性能不稳定，出现静电积累现象，如何解决？
A1：多因表面清洁不彻底、贴合存在气泡或导电接触面积不足导致。需撕除胶带重新清洁基材表面并完全晾干；贴合时确保无气泡，用压辊充分加压，增大导电接触面积；若接地要求较高，可适当增加胶带贴合宽度，确保xyz三向导电通道畅通，提升接地稳定性。
Q2：粘接后边缘出现起翘，是什么原因导致的？
A2：主要是施工温度过低、加压不足或基材表面不平整导致。建议将施工环境升温至15℃以上，贴合时用专用压辊充分加压，确保胶层完全浸润基材；若基材表面有细微不平整，可适当延长加压时间，提升贴合服帖性；同时避免在未达到最佳粘接强度前移动组件。
Q3：雾面表面不小心留下指纹，或接触溶剂后出现发白，如何处理？
A3：该胶带具备优异的无指纹与耐溶剂特性，轻微指纹可用无尘布蘸取少量中性清洁剂轻轻擦拭即可清除；若接触溶剂后发白，多为溶剂残留，待溶剂自然挥发后即可恢复，无需额外处理；避免使用强腐蚀性溶剂，防止损伤胶层与基材。
Q4：能否用于焊接后的高温工况，长期使用会影响导电性能吗？
A4：可适配焊接后的短期高温工况（短期耐温200℃），焊接后及时冷却，不会影响胶带性能；长期使用建议控制在120℃以内，超出该温度范围会加速胶层老化，可能导致粘接强度下降，但导电性能仍可保持稳定；若用于长期高温场景，建议提前进行耐高温测试，确保适配工况需求。
